Precisione e versatilità

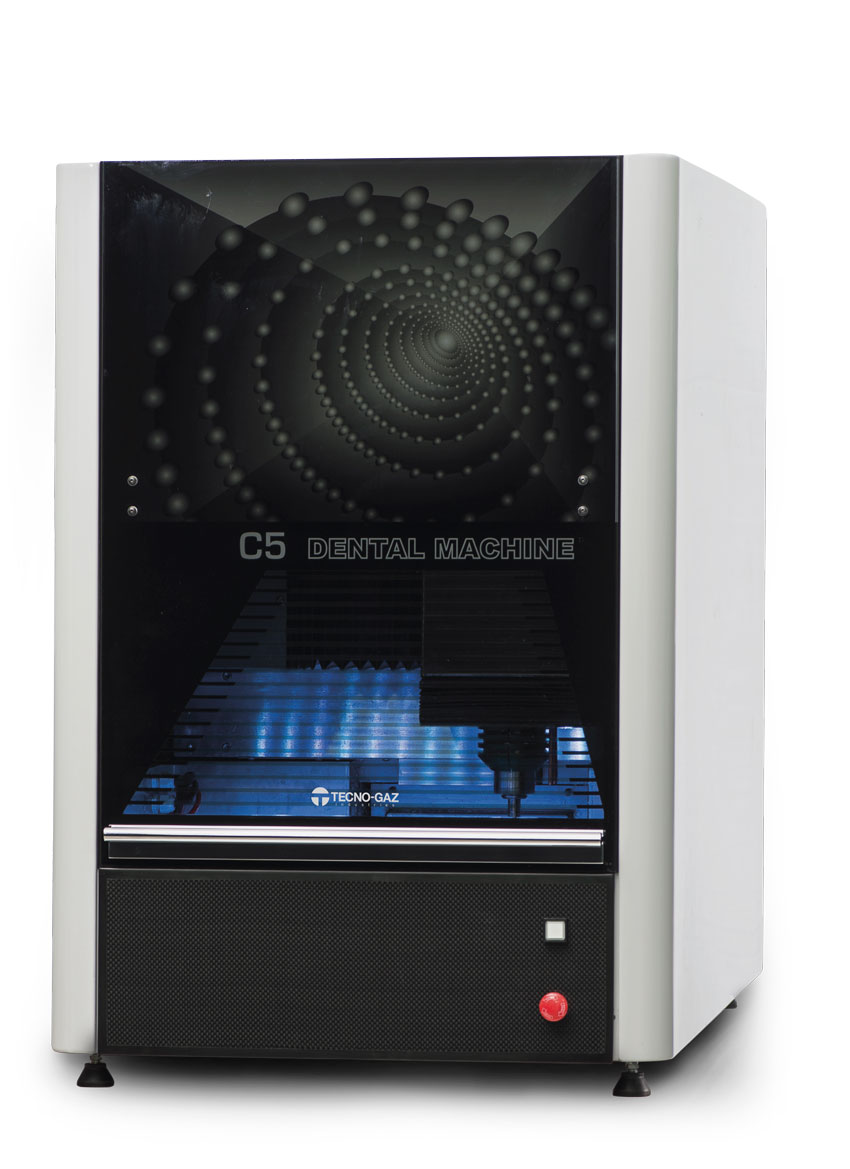

C5 Dental Machine

 C5 Dental Machine

Fresatrice da banco a controllo numerico con 5 assi interpolati in continuo con lavorazioni a secco ed umido

C5 è la fresatrice intermedia di Dental Machine sviluppata per il laboratorio odontotecnico o la clinica dentale che vuole sfruttare a fondo la tecnologia CAD-CAM ed avere un elevato ritorno sull’investimento. È una fresatrice da tavolo, semplicissima da usare, a controllo numerico a 5 assi interpolati in continuo.

  • Movimenti sui 2 assi rotativi
  • Movimenti sui 3 assi cartesiani
  • Chirurgia implantare
  • 16 utensili a cambio automatico
  • Mandrino Jager 1 Kw di potenza massima a 60.000 giri al minuto
  • Dimensioni: 66 x 100 x 100 cm - 220 Kg

Lavori realizzabili con C5

Corone, ponti, abutment ibridi, modelli, attacchi, faccette, dime chirurgiche, ecc.

Materiali utilizzabili con C5

  • Può trattare tutti i metalli + materiali morbidi e silicati oltre che termoplastici.
  • Cera, PMMA, resine diverse, composito, ossido di zirconio ed ossido di alluminio, disilicato di litio, titanio (gr2 e gr5), lega Cr-Co, ecc.


Caratteristiche superiori su tutta la gamma



Mandrino Jäger

Produttore tedesco, leader di mercato: garanzia di qualità, prestazioni e durata nel tempo per fresare in modo ottimale sia a basso numero di giri (es. leghe cr-co e titanio) che alta velocità (es. ceramica). Raffreddamento a liquido con unità esterna inclusa.

CNC a 5 assi

Nell’implantologia moderna, che colloca gli impianti nella posizione e con l’inclinazione ottimale, la fresatura può avvenire solo a 5 assi. Infatti nello spazio, un segmento (che schematizza un impianto) è definito dalle 3 coordinate cartesiane più due assi di inclinazione. Anche sui lavori tradizionali, i 5 assi sono comunque utili perché permettono di collocare la protesi da fresare nella cialda con l’inclinazione ottimale, minimizzandone lo spessore necessario. Risultato: maggior velocità e minor consumo di materiale e di utensili.

La filosofia costruttiva vincente

Come deve essere costruita la macchina più importante del vostro laboratorio?
La fresatrice per qualsiasi laboratorio odontotecnico è il fulcro produttivo, la prima fonte di reddito e di servizio, di fatto è la cosa più importante.
Solidità, durata, precisione ed efficienza sono gli aspetti fondamentali su cui Tecno-Gaz/Dental Machine hanno sviluppato l’intera gamma di prodotti.
La condizione fondamentale che Tecno-Gaz / Dental Machine hanno perseguito è quella di aver costruito tutti i prodotti con la stessa logica costruttiva, senza tralasciare nulla, neppure sulle macchine entry level, cosa che si può notare facilmente con una semplice valutazione visiva.


Assi lineari mossi da viti rettificate a ricircolo di sfere

Gli assi lineari sono mossi da viti rettificate a ricircolo di sfere con precarico, comandate direttamente da un motore brushless con retroazione, per garantire precisione e durata nel tempo. Lubrificate in continuo.

Motori brushless ad altissima risoluzione 0.05 micron

Su tutte le macchine sono utilizzati motori bruschless con encoder in altissima risoluzione (17 - 20 bit) garantendo un’estrema tessitura superficiale del manufatto.

Qualità costante nel tempo e riduzione della manutenzione

La trasmissione dei comandi meccanici interni alle apparecchiature non hanno rinvii gestiti con ingranaggi e cinghie, ma sono sempre diretti. Queste soluzioni sono state adottate per evitare manutenzioni ordinarie, fermi macchina, problemi di calibratura o di interferenza e per abbassare la rumorosità.

Software CAM

Standard aperti. Risparmio e flessibilità.

Standard aperti

La tecnologia utilizzata si basa su un sistema aperto che lascia l’utilizzatore libero da canoni fissi annuali di aggiornamento, royalties e qualsiasi forma di onere finanziario.

La tecnologia lavora per voi

Millbox Dental (versione OEM) fornito con la macchina, perfettamente integrato coi maggiori CAD dentali, è molto semplice da usare. Con un click esegue l’ottimizzazione dello spessore, il posizionamento automatico sulla cialda (anche usata), la proposta dei pin di supporto, il controllo collisioni, ecc. e contiene già le strategie di fresaggio per tutti i materiali comuni nel dentale.

Facilità di gestione

Interfacciamento con PC o tablet (esterno) in ambiente Windows™.

Servizi e supporti

Al servizio della vostra produttività

Il massimo supporto al cliente

  • Servizio Assistenza lunedì-venerdì dalle h08.00 alle h20.00 tramite servizio Ticket
  • Servizio produzione per fermo macchina. Quando si hanno fermi macchina è possibile continuare la produzione presso centri di milling
  • Scolarizzazione Pre-Vendita (Progetto Accademia)
  • Supporto per conoscere quale prodotto è più adatto alle esigenze del cliente
  • Installazione e scolarizzazione in loco

Per dare più valore al vostro investimento nel tempo

  • Scolarizzazione Post vendita (Progetto Accademia)
  • Scolarizzazione di 2° livello (Progetto Accademia)
  • Abbonamento per assistenza tecnica di primo livello
  • Abbonamento per assistenza tecnica di secondo livello
  • Abbonamento per assistenza tecnica di terzo livello

Progetto Accademia

Il progetto Accademia è l’insieme di servizi di formazione ad alto valore per il work-flow digitale Tecno-Gaz. Formatori di alto profilo sono in grado di istruire gli operatori all’uso delle più avanzate tecnologie per ottenere il massimo sia in termini di qualità che di redditività nell’intero ciclo di vita dell’investimento.

La gamma.

La gamma di fresatrici Tecno-Gaz by Dental Machine è pensata per comprendere tutte le esigenze che vanno dalla produzione in-house di studi e cliniche odontoiatriche fino al laboratorio odontotecnico di qualsiasi dimensione. Ogni modello è comunque pensato per diventare un tassello fondamentale del flusso digitale e valorizzare al massimo tempo, redditività e professionalità.

Tutti i fresatori hanno di serie elettromandrini Jäger (con vari livelli di potenza) ad alte prestazioni, struttura stabilizzata in alluminio, motori bushless, interfaccia ethernet, movimentazioni a viti rettificate e nessun rinvio a cinghia per una maggiore precisione e qualità ripetibili delle lavorazioni.
  • A5 - Start level per tutte le lavorazioni su materiali a secco Pmma-Zirconia-Cromo Cobalto Presinterizzato / ibridi secco ed umido Ceramica Integrale

  • C5 - Medium Level per lavorazioni su materiali ibridi (secco ed umido) + Titanio e Cromo Cobalto

  • G5 - Top level per tutti i materiali precedenti, metalli pesanti, connessioni complesse e alte produzioni: righe ottiche Heidenhain su 3 assi, struttura interna in granito naturale, elettromandrino da 2,1 Kw ad alta produttività, raffreddamento a liquido con scambiatore di calore

Caratteristica

A5

C5

G5

Dimensioni

660 (L) x 1.000 (P) x 950 (H) mm

660 (L) x 1.000 (P) x 950 (H) mm

760 (L) x 1.960 (H) x 1.040 (P) mm

Peso

186 Kg

220 Kg

800 Kg

Cambio utensile

Automatico

Automatico

Automatico

Numero di utensili a bordo

9

16

20 posizioni, cambio cono

Mandrino

Jäger, 0.5 Kw, 60.000

Jäger, 1 Kw, 60.000

Jäger, 2,1 Kw, 10-50.000

Cialda

Ø = 98,5 mm con bordo

Ø = 98,5 mm con bordo

Ø = 98,5 mm con spalla

Diametro utensili (gambo)

3 o 4 mm

4 o 6 mm

da 2 a 10 mm

Lunghezza utensile

37÷50 mm

37÷50 mm

fino a 60 mm

Precisione misura utensile

± 0,001 mm (1 μ)

± 0,001 mm (1 μ)

± 0,001 mm (1 μ)

Verifica rottura utensile

Automatica

Automatica

Automatica

Alimentazione (monofase)

220÷240 V; 50÷60 Hz

220÷240 V; 50÷60 Hz

220÷240 V; 50÷60 Hz

Aria compressa

7 atm (esterna) - 50 lt/min

7 atm (esterna) - 80 lt/min

7 atm (esterna) - 120 lt/min

Motori

Brushless con encoder

Brushless con encoder

Brushless con encoder

Livello rumore

<60 dB

<60 dB

<60 dB

Risoluzione assi lineari

± 0,00005 mm (0.05 μ)

± 0,00005 mm (0.05 μ)

± 0,00005 mm (0.05 μ)

Risoluzione assi rotativi

± 0,0008 rad

± 0,0008 rad

± 0,0008 rad

CAU

NA

NA

opzionale

Gestione duplicato utensile

opzione

opzione

opzione

Pilotaggio aspiratore (esterno)

automatico

automatico

predisposta
